Rocket Lab - firma produkująca małe rakiety nośne

Rocket Lab



Słowem wstępu, Rocket Lab buduje rakiety nośne, potrafiące wynieść na niską orbitę ładunek o masie max 225 kg. Rakiety nazywają się Elektron i mają 17m wysokości. Podobno na rynku jest nisza, jeśli chodzi o wynoszenie na orbity małych satelitów i Elektron chce ją zapełnić.

Silniki zasilane pompą elektryczną

Pierwszy człon rakiety zasilany jest dziewięcioma silnikami o nazwie Rutherford. Silnik zasila paliwo, które jest mieszanką tlenu i nafty(LOX i RP-1). Rutherford jest obecnie jedynym silnikiem rakietowym, w którym pompy paliwowe są zasilane elektrycznie. Całe paliwo jest bezpośrednio spalane w głównej komorze spalania. Różni się to od tradycyjnych konstrukcji silników rakietowych, w których do napędzania pomp, używa się części paliwa.
uproszczony schemat silnika, w którym część paliwa używana jest do zasilania pomp


schemat silnika z pompą elektryczną

Kolejną zaletą elektrycznego zasilania pomp, jest możliwość korzystania z mikrokontrolerów służących do sterowania nimi, co sprowadza się generalnie do tego, że wykorzystujemy więcej software'u niż hardwareu, co przekłada się w dużej mierze na masę rakiety.
Każdy silnik (Rutherford) wyposażony jest w dwa małe silniczki elektryczne (do obsługi dwóch pomp, jedna do paliwa, druga dla utleniacza), które łącznie generują (50KM)37kW mocy. Akumlator pierwszego stopnia rakiety, który musi zasilić 9 silników jednocześnie, może dostarczyć ponad 1MW energii elektrycznej.
Silnik chłodzony jest regeneracyjnie, co oznacza że paliwo puszczane jest kanałami, które schładzają komorę spalania i dyszę, przed wtryśnięciem go do spalania.
Warto tutaj wspomnieć również o tym, że większość głównych komponentów silnika jest drukowana za pomocą drukarek 3D. Firma produkuje jeden silnik w ciągu 24h.



TROCHE HISTORII na zdjęciach



brakuje ostatniej , udanej misji Make It Rain

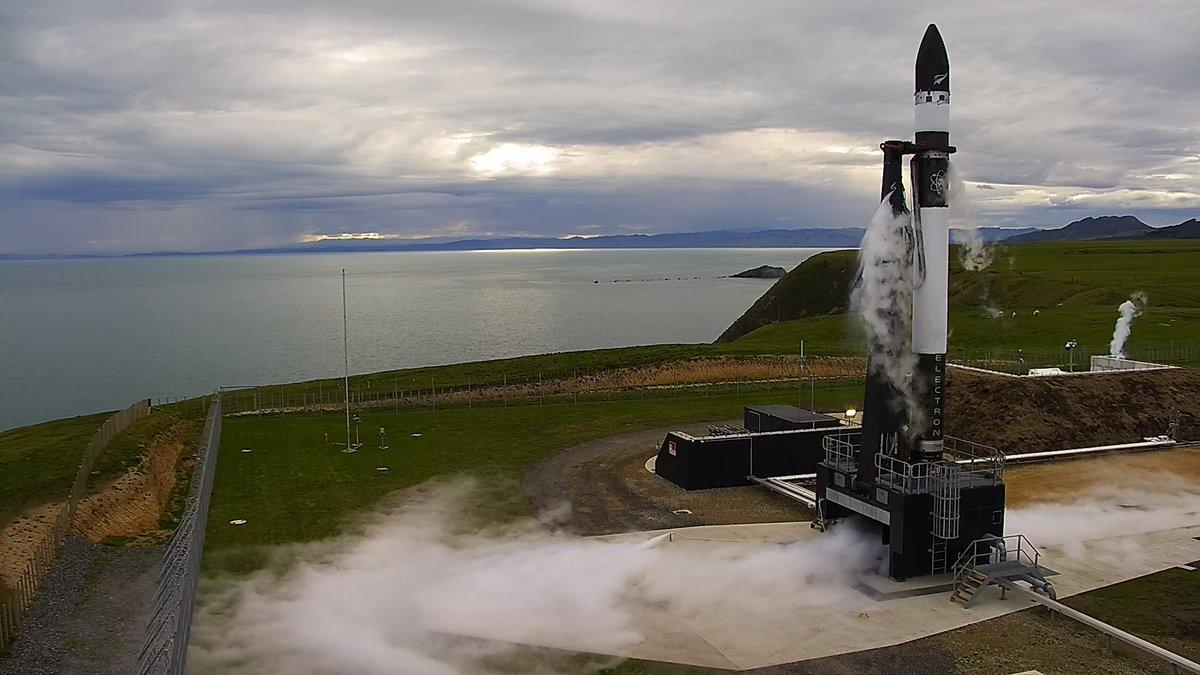

LAUNCH PAD <3 u wybrzeży Nowej Zelandii



Electron Kick Stage

Jest to opcjonalny element wyposażenia, który może umieścić wiele ładunków na różnych, okrągłych orbitach (LEO) . Umożliwia to firmom, partycypującym w kosztach wystrzelenia ładunku, do umieszczania ich na różnych orbitach, a nie tych docelowych ładunku głównego.
Kick Stage napędzany jest silnikiem o fajnej nazwie ( jak wszystko w Rocket Lab ) Curie, który również drukowany jest za pomocą drukarek 3D.









PHOTON czyli system nośny od Rocket Lab

Oprócz rakiet nośnych, RL produkuje również satelity o nazwie Photon. Jest to system, który umożliwia hostowanie ładunku. To taka zcustomizowana satelita, przystosowana do umieszczenia w Kick Stage.. póki co żaden Photon jeszcze nie został umieszczony na orbicie.


Rocket Lab to bardzo ciekawa firma, z wielu powodów. Warto śledzić ich misje, transmisje są zawsze dostępne na żywo a social media bardzo aktywne.
